Bu sayfada anlatılan standart çözümler daha çok bina türündeki yapılar için planlanmıştır. Köprü, tarihi eser, stadyum, hangar gibi özel yapılar ve kuleler için yapı
bazında projelendirme yapılması daha uygun olmaktadır. Bu projelendirme, yapının incelenmesinin ardından tarafımızdan yapılmaktadır.

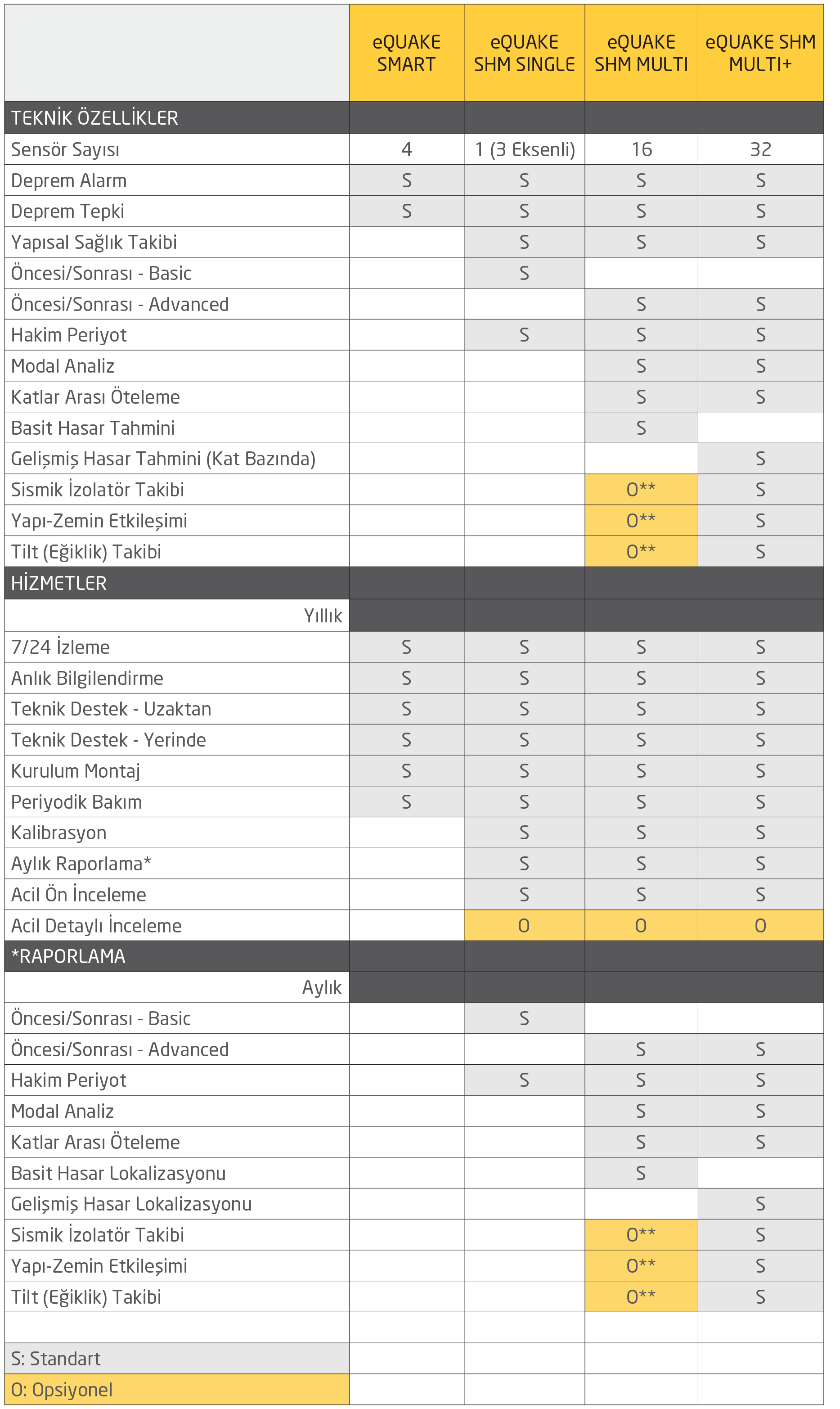

.png)
SİSTEMLERİN İÇERİĞİ
e-QUAKE-MULTI
TESTBOX2010-16 (1 adet)
Ya da TESTBOX2010-8 (2 adet)
SENSEBOX7021 (12-16 adet)
İlgili tamamlayıcı ekipman, kablolama, yazılım

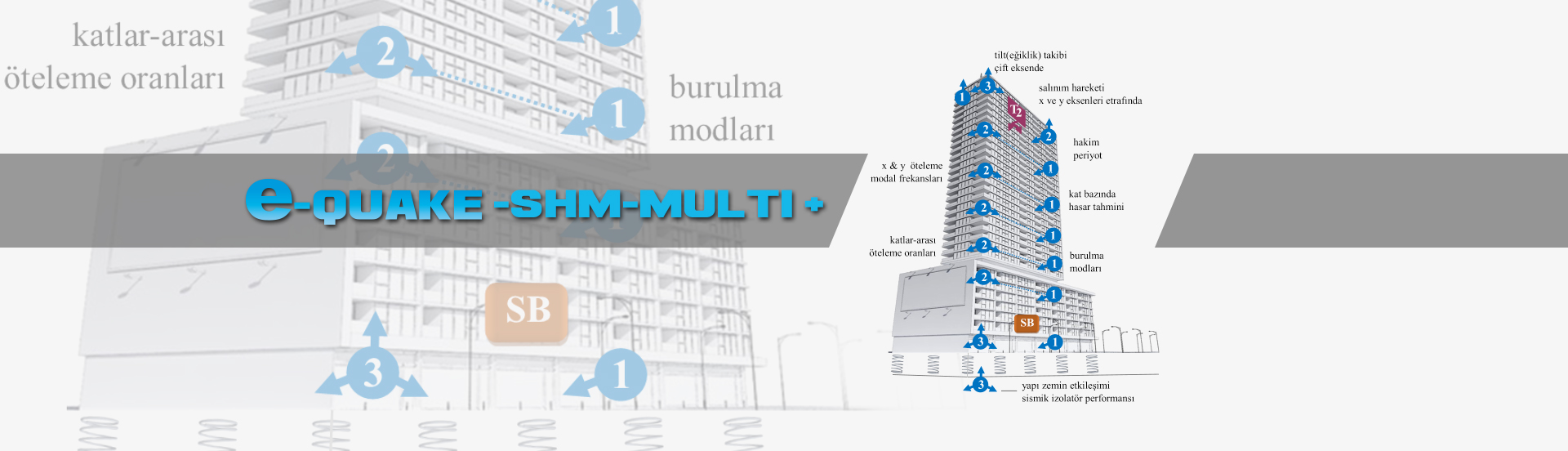

e-QUAKE-MULTI+
TESTBOX2010-16 (2 adet)
Ya da TESTBOX2010-8 (4 adet)
SENSEBOX7021 (24-32 adet)
İlgili tamamlayıcı ekipman, kablolama, yazılım
KABLOSUZ ÇÖZÜMLER
e-QUAKE-SHM-WIRELESS: Kablolamanın zor olduğu durumlarda ya da geçici bir süre ölçüm alınıp sistemin başka bir yapıya taşınması gerektiği durumlarda tercih edilmelidir. Sürekli 7/24 gerçek zamanlı takip için kablolu çözümler önerilmektedir. Böylelikle sistemin kesintisiz olarak takibe devam etmesi hedeflenir.
Kullanılan Ürünler:
e-QUAKE-ACC-21/22/23
Kablosuz çözümler 2 aşamalıdır.
1. Aşama: Kablosuz GPS Senkronizasyonu + Kablolu Ethernet Üzerinden Veri Aktarımı: TDG tarafından geliştirilmiş inovatif (Direkt-GPS) yöntemiyle sağlanır. Böylelikle ivmölçerler sayısallaştırıcları ile birlikte binaya dağıtılarak yerleştirilir. Cihazlara ulaşması gereken kablolama elektrik bağlantısı ve ethernet kablosudur. Günümüz olanaklarında ethernet kablolalamasının pek çok binada hazır olduğu düşünüldüğünde oldukça pratik bir çözüm olarak değerlendirilir.
Yapısal Sağlık Takibi’nin en kritik unsuru modal analizdir. Modal analiz içinse tüm katlardaki sensörlerden gelen veriler arasında 1 mikro-saniye çözünürlüğünde bir senkronizasyon (eş-zamanlılık) olması gerekir. TDG geliştirmiş olduğu teknoloji ile bağımsız noktalardaki cihazlarının doğrudan GPS kullanarak uydu üzerinden zaman senkronizasyonu yapmasını sağlar. Bunun için tüm cihazların bir GPS antenine sahip olması ve bu antenin gökyüzünü görebilecek bir alana yerleştirilmesi gerekir.
2. Aşama: Kablosuz Veri Aktarımı (WiFi): Yukarıda belirtilen kablosuz senkronizasyon aşamasına ek olarak ethernet üzerinden veri aktarımı da kablosuz gerçekleşebilir. Bunun için cihazlara ek olarak bir Wi-Fi modülü eklenmesi ve bina genelinde Acess Point’lerden oluşan bu sisteme özel bir kablosuz ağ yaratılması gerekir.
